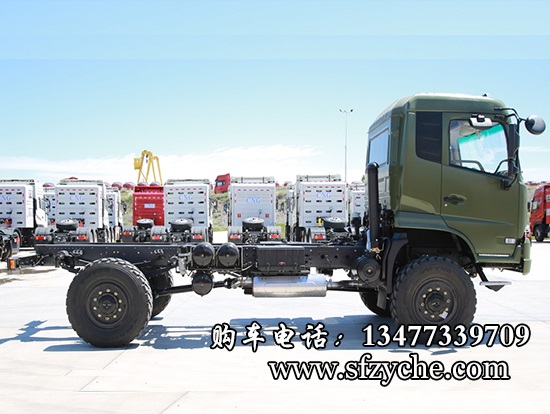

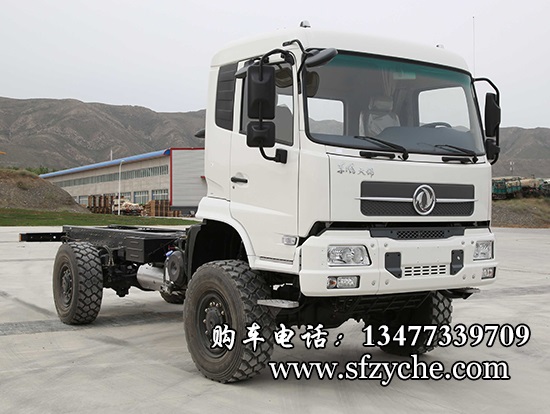

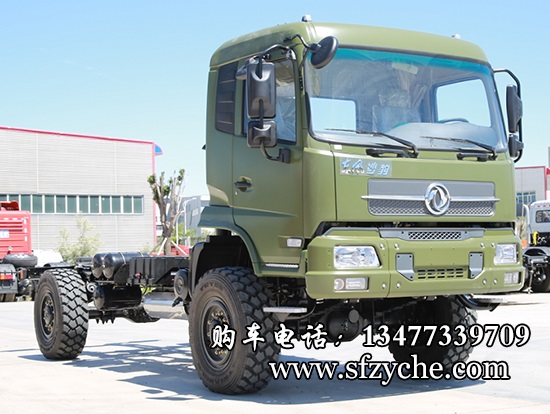

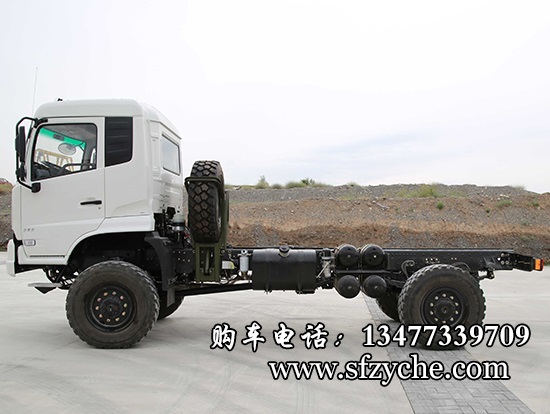

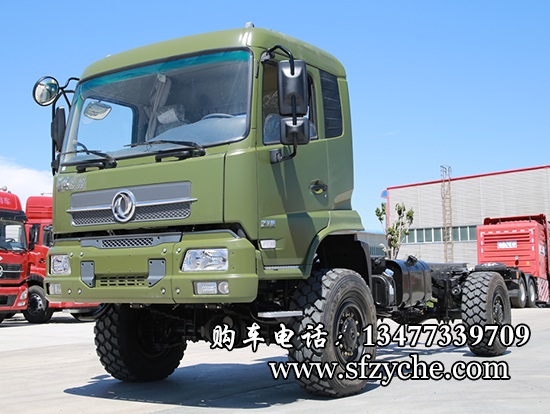

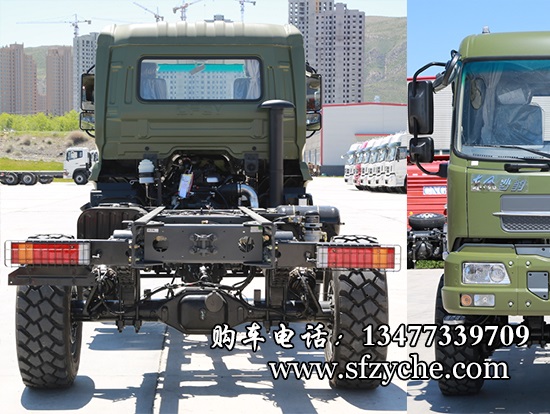

東風天錦高端四驅越野房車底盤

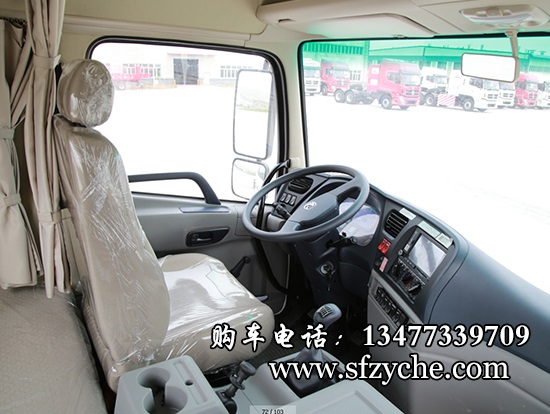

東風天錦EQ2126BX5DJ型四驅沙漠車底盤 _天錦四驅高端越野房車底盤_天錦四驅越野旅居車底盤，適合改越野房車的高端四驅越野底盤，康明斯發動機國五排放，法士特機械式8擋手動變速箱成就黃金動力組合，底盤采用純正東風沙豹沙漠車血統，采用軍工大江車橋帶輪邊減速，選裝3把差速鎖，軸間差速鎖跟輪間差速鎖可供選裝，株齒ZQ1200分動箱軍工品質可靠安全，東風天錦D530一排半豪華駕駛室可坐三人，駕駛室隔音效果好，制冷制熱設備完善，新款儀表臺更加動感，盡享駕乘樂趣，輪胎為365/80R20 14PR越野輪胎更加有利于通過惡劣路面。
東風天錦EQ2126BX5DJ型四驅沙漠車底盤，適合改越野房車的高端四驅越野底盤產品特點及用途：純正越野車，輪減車橋，帶輪間差速鎖，選裝全時四驅帶軸間差速鎖，適合道路惡劣的山區、林區、礦山、淺表沙地等地域使用，適合改裝四驅越野房車，四驅越野宿營車、野餐、油料、爆破器材、軍警、消防等的特種車。
EQ2126BX5DJ東風天錦越野車底盤詳細參數
|
產品名稱及型號 |
越野車EQ2126BX5DJ |
驅動方式 |
4×4 |
公告批次 |
314 |
|
|
底盤外形尺寸 長×寬×高 |
6630,6830×2500×3030 |
|||
|
軸距 |
4000,4200 |
||||
|
輪距(前/后)(mm) |
2038/1869 |
||||
|
前懸/后懸 整車，底盤 |
1430/1200 |
||||
|
接近角/離去角 |
25/ 40 |
||||
|
最小離地間隙 |
320 |
||||
|
油箱容積(L) |
200 |
||||
|
性能參數 |
最高車速(km/h) |
80 |
|||
|
最小轉彎直徑 |
17.5 |
||||
|
最大爬坡度(%) |
40 |
||||
|
質量參數 |
整備質量 底盤 |
6200 |
|||
|
總質量 |
12000 |
||||
|
發動機 |
型式及類別 |
立式、直列、水冷、四沖程、空空中冷柴油機 |
|||
|
型號 |
ISB180 50、ISB210 50 |
||||
|
生產企業 |
東風康明斯發動機有限公司 |
||||
|
排量 |
5900 |
||||
|
燃料種類 |
柴油 |
||||
|
額定功率/轉速(kW/r/min) |
132、155/2500 |
||||
|
最大扭矩/轉速(N.m/r/min) |
630、750/1200-1700 |
||||
|
缸徑×行程(mm×mm) |
102×120 |
||||
|
壓縮比 |
17.3:1 |
||||
|
離合器 |
型號及型式 |
單片干式膜片彈簧推式離合器 |
|||
|
操縱方式 |
液力遠距離操縱 |
||||
|
磨擦片直徑 |
φ395 |
||||
|
變速箱 |
型式 |
機械式 |
|||
|
操縱方式 |
遠距離雙軟軸操縱 |
||||
|
前進檔位數 |
8 |
||||
|
速比 |
Ⅰ8.12 Ⅱ6.08 Ⅲ4.47 Ⅳ3.31 Ⅴ2.46 Ⅵ1.84 Ⅶ1.35 Ⅷ1.00 RL8.12 RH2.46 |
||||
|
分動箱 |
型式 |
機械式（選裝軸間差速鎖） |
|||
|
速比 |
1．00 1.5 |
||||
|
分扭比 |
1：2.214 |
||||
|
車架 |
結構型式 |
梯形鉚接結構 |
|
|
縱梁斷面尺寸 |
280×80×（8＋4）車架寬度：860 |
||
|
電器 |
電器線路電壓(V) |
24 |
|
|
蓄電池型號\數量 |
140AH 兩個 |
||
|
發電機 電壓/電流 |
28V,70A |
||
|
車身 |
型號 |
D530平頂駕駛室 |
|
|
型式 |
可翻轉式,臥鋪新內飾 |
||
|
生產企業 |
東風商用車有限公司 |
||
|
駕駛室準乘人(人) |
2或3 |
||
|
軸數及輪胎 |
軸數 |
2 |
|
|
輪胎規格及輪胎數 |
365/80R20 14PR 4+1 |
||
|
轉向器 |
型式 |
整體式液壓動力轉向 |
|
|
轉向形式 |
方向盤 |
||
|
前橋 |
型式 |
鑄造橋殼,驅動轉向橋，輪間差速器鎖（選裝） |
|
|
額定載荷（T) |
4.5T |
||
|
后橋 |
型式 |
輪邊減速，鑄造橋殼，，輪間差速器鎖 |
|
|
主減速比 |
5.921 |
||
|
額定載荷（T) |
7.5T |
||
|
制動系統 |
行車制動型式 |
雙回路氣制動 |
|
|
行車制動助力型式 |
氣壓伺服助力 |
||
|
制動力調節型式 |
感載閥、ABS |
||
|
制動器型式 |
鼓式 |
||
|
駐車制動型式 |
彈簧制動 |
||
|
應急制動型式 |
與行車制動復合 |
||
|
ABS |
四通道ABS |
||
|
懸架 |
前 |
型式 |
多片鋼板彈簧 |
|
鋼板彈簧片數 |
8 |
||
|
后 |
型式 |
多片鋼板彈簧 |
|
|
鋼板彈簧片數 |
10+8 |
||
